2、技术参数
国内反光膜材料用粘合剂主要有聚氨酯系列与丙烯酸系列两种：聚氨酯系列反光胶对微珠附着力好，耐水洗、干洗性能优异，高盟公司的FG-01A/B、FG-04A/B是目前国内反光材料市场上的佼佼者， 其性能指标如下：

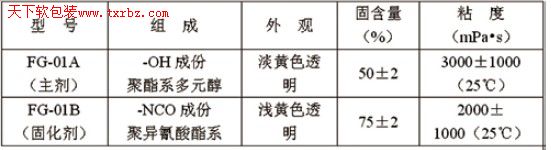

FG-01A/B技术指标
由于该产品高昂的原材料成本，其主要使用在一些要求比较苛刻的反光产品中，如干洗要求30次以上，或部分需要工业洗涤的领域。
丙烯酸系反光胶以其柔软度好、耐水洗性强、对微珠附着力好以及价格低廉等优点，被广大反光材料厂家大量使用，高盟公司新推出的FG-608A/B，FG-609A/B系列丙烯酸系列反光胶，以其手感柔软、对微珠附着力高、耐水洗性好、耐干洗次数高等优势，获得厂家好评。

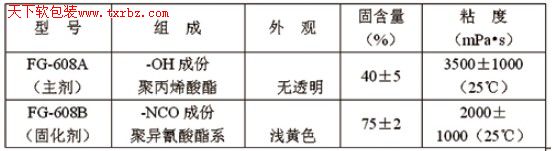

FG-608A/B技术指标
3、注意事项
国内客户对于FG-01/FG-04的使用大都比较熟悉，但对新推出的FG-608/FG-609系列丙烯酸酯的使用，需要注意以下几点：
1．标准配比（重量比）：FG-608A∶FG-609B = 10∶0.6~1.0，客户可根据自己的手感要求、耐水洗次数、揭开性等性能进行选择试验。
2．稀释：先往主剂中加入溶剂，充分搅拌，再加入固化剂，搅匀后方可使用。
3．涂布量：为适应复合制品的使用目的和材质构成的不同要求，干基涂布量可在60~100g/m2 间选择。
4．干燥：为使薄膜或布基上的溶剂挥发干净，干燥装置应有足够的风量、风速和温度。干燥系统分三段时，从膜入口到出口的温度控制在60～70℃、70～80℃、80～90℃之间。
5．复合温度：一般控制在50～60℃。
6．复合压力：在不影响工艺的情况下，应尽可能提高复合压力。
7．熟化：常温熟化48h以上，50℃熟化24h以上，建议常温熟化，制成的制品较为柔软。
