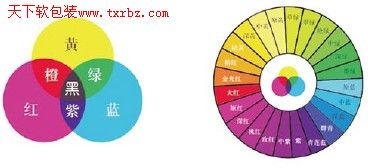

塑凹墨调色是针对原稿的色样进行的，为了减少调色的盲目性，必须首先对原稿的色彩进行剖析，即对原稿色彩是由色料三原色经什么比例混合而成作出判断，根据三原色加减调色原理确定主色调。目前，解析原稿主要是采用仪器测色和目视比色相结合的办法，仪器测色是使用分光光度计、光密度计、电子分色仪等仪器测得原稿色的光密度值或三刺激值，得到表征色彩的量化数据；目视比色是根据原稿色结合经验判断形成原稿色所需三原色的定性范围。由于仪器测色比较复杂，并且色彩毕竟不是纯粹的物理现象，而是物理和人体视觉生理心理的综合反映，亦即印刷色彩的最终效果是取决于人眼视觉心理体验，所以，在实际墨色调配中采用目视比色会更直接更方便，仪器测色只是用于色彩的标准分析。下图为三原色示意图。
2、基墨手调，刮样比色。
根据对原稿色彩分析的结果，配制理想的三原色油墨（基墨），根据实际调墨的经验，塑凹基墨除红、黄、蓝之外，还应该包括基墨黑、白。调色时，首先，要确定样稿所用的基墨，专色墨首先确定主色，然后准确称取所需其它基墨适量，用调墨刀挑取各基墨少许调配均匀，目测调配墨色与原稿色，边测边调，当所调墨色与原稿色相近时，可取所调墨于刮样纸上或用丝棒在塑料膜上进行刮样，仔细对比面色、底色、墨色，同时，把刮样与样稿在同等光线下进行横向对比；如此经过调色、刮样、比色的反复而细致的调整，直至所调色与原稿色完全一致。然后，再准确称量所剩基墨的量，以所称基墨的起始量减去基墨的剩余量，这一差值可初步作为调配原稿色所需各基墨的量，再以此量称取各基墨进行调配、刮样、比色，修正所调墨的墨色与原稿色相符，最后以此小样比例采取逐量放大得到所需墨量。
三、调印刷墨性
1、凹版油墨印刷作业适性
⑴黏度。
黏度是凹印油墨印刷作业适性的主要性能指标。塑料凹印油墨的黏度相比其他油墨较低，仅为50～110cp/25℃(涂-杯:30秒/25℃)。水墨的黏度过大或过小均不利于印刷作业的进行。黏度过大会造成油墨在传递过程中传墨不畅，转印不良，出现印刷品咬色、糊版、起桔皮等故障；黏度过低会造成油墨稳定性变差，在传递过程中易起泡，印刷品易出现针孔、发虚、晕圈、水纹、粉化、掉灰等故障。
⑵粘性。
粘性是油墨在转移过程中抵抗墨膜分离能力的性能指标。塑料凹印油墨稀薄而低粘，粘性通常不被重视，事实上粘性不适也会造成印刷作业适性的不良，进一步影响到印刷质量。粘性过大，在多色套印时可能会出现后色将前色拔落、堵版、印迹不平、干后无光等故障，这一现象在前色未彻干时表现比较明显，解决的办法是适当使用撤粘剂；
⑶流动性。
流动性与黏度、粘性、触变性、丝头和稠度等相关，受连结料的特性、颜填料的结构及油墨组成中固体的含量等因素影响。塑凹油墨如果流动性过大会出现图纹扩展、层次不清、墨色不饱和、色泽不亮等故障，这些故障可在油墨设计时通过改变配方进行调整，在生产现场使用中可调兑流动性较小的新墨进行调整或者更换油墨；如果流动性过小会出现传墨不畅、下墨不匀、墨色前后不一致的现象，此现象可采用冲调混合溶剂来调整；
⑷泡沫。
塑凹油墨印刷过程中多采用墨泵循环供墨，空气会不可避免地混入流动的墨中，因墨的表面张力较大而形成气泡。起泡影响印刷作业正常进行。泡沫消除的办法是一方面加入油墨量0.3%～0.5%的消泡剂如有机硅油；另一方面尽可能减少墨与空气的接触机会，如在保证供墨连续的情况下尽可能减小墨泵的循环量，使用无泄漏的吸墨管并保证墨管口深入墨斗液面30cm以下；
⑸稳定性。
塑料凹版印刷油墨的稳定性是指油墨在储存或使用过程中所表现的连续均匀性，塑料凹版印刷油墨由于是稀薄低粘的液体，往往出现颜填料与连结料分层的现象，使油墨的稳定性变差，在储存容器中上稀下稠，在印刷过程中墨色前后不匀。造成这一现象的可能是配方设计不合理，连结料的黏度过低，颜料比重过大、分散不良，溶剂过量。如果是这样，可通过调整配方设计得到调整；也可能是使用过程中混合溶剂加入过度打破了油墨的液固平衡状态，此现象可往墨斗中添加新墨进行调整。事实上即使设计合理的油墨在储存中都会存在程度不同的分层，一般通过搅拌即可消除。因此，油墨在使用开桶前进行充分的晃动是必要的。
⑹油墨的复溶性
塑料凹版印刷油墨的复溶性对油墨来说是一个关键因素。油墨的复溶性太好，容易出现咬色，上一印刷单元的油墨在下一色印刷时容易溶解；复溶性太差，容易造成堵版。正常的复溶性是印刷时刮刀刮落到墨槽时溶解，干燥成膜后遇到溶剂不溶解或少部分溶解。
2、影响印刷质量的因素
⑴干燥性。
塑料凹版印刷干燥应该是机上不干，印后快干。干燥过快会造成墨在传递过程中出现堵版、无印迹或印迹残缺等故障；干燥过慢会造成印后不干、印迹发粘、网点扩大、层次不清、卷放粘联等印刷故障。在油墨使用时，干燥过快可适量加入沸点较高的溶剂，干燥过慢可适量加入低沸点溶剂。
⑵附着性。
塑料凹版印刷油墨的附着性是指干后的印膜在承印物表面吸附黏着的性能。塑料凹印油墨由于承印物是表面光滑、弱极性的聚烯烃材料，印膜在其上的附着是比较困难的，解决印膜附着问题的主要途径在于对塑料表面进行极化处理（即电晕处理），但就油墨制造而言，一是选用极性较大的树脂连接料；二是在油墨中加入附着力促进剂。
⑶耐抗性。
塑凹油墨的耐抗性主要是指印膜对紫外光、水、有机溶剂、酸碱液的耐久保色性能。耐久性受树脂、颜填料、助剂的性能及用量影响，耐久性可通过改变配方结构得到一定程度的改善。
