机组式凹版印刷机套印的基本原理

在机组式凹印刮刀机中，机组之间应保证一定的套准精度，其套准误差一般不超过0.10mm。套准误差的调整包括两个方面，一是纵向套准误差的调整，二是横向套准误差的调整。

纵向套准误差的调整有两种方式。一种是改变各色机组之间纸带通路的长度以调整纵向刮刀印刷位置，另一种是通过改变各印版滚筒周向回转角度来实现纵向套准误差的调整。

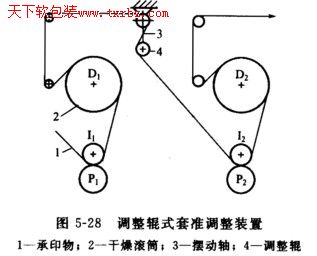

①调整辊式套准调整装置本装置的基本构成如图5-28所示。在各机组之间设置套准调整辊，通过改变调整辊的位置来调节两机组之间纸带的长度。这种装置机构简单，调整方便，在凹印刮刀机中得到广泛应用。

②差动齿轮式套准调整装置图5-29所示为本装置的构成示意图。

在各机组刮刀印版滚筒的传动齿轮与主动轴之间设置差动齿轮箱，通过差动齿轮使印版滚筒转动一定角度，以此达到改变刮刀印版滚筒周向位置之目的，实现纵向套准误差的调整。
