染料成份极易与无溶剂胶黏剂互溶，无溶剂复合应先了解油墨颜料情况

无溶剂复合时，应先了解咨询油墨供方中颜料使用情况，特别是含染料成分的油墨，如透明黄、桃红色等作针对性的相容性测试。

无溶剂胶黏剂树脂与油墨树脂两者溶解度参数相近时会使白墨变淡露铝。

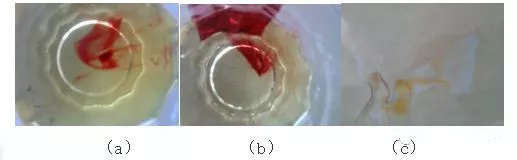

下图中（a）（b）是透明红印刷膜放分别入在A、B胶组份中浸泡后出现明显混溶现象，（c）透明黄油墨浸泡在无溶剂胶中取出后滴在空白纸上观察到混溶现象，可见染料成份是极易与无溶剂胶黏剂互溶的。

混溶主要表现在低分子量熟化阶段，不用染料油墨无溶剂复合最稳妥

再将某油墨色标本中的墨、原兰、渗透群表、渗透桃红放在无溶剂胶黏剂液中浸泡，经40℃数小时浸泡后，黑及兰墨未见染色混溶现明，而渗透群青、渗透桃红色有轻微的混溶现象。

无溶剂胶黏剂对油墨的混溶能力主要表现在低分子量熟化阶段，一般无溶剂胶黏剂经熟化4小时后就能达到干法复合的初剥离强度，也就是说判断油墨会是否出现混溶现象只需要在浸泡4小时即可。

另外，我们还可以模拟实际复合情况来判断油墨与无溶剂胶黏剂是否会出现混溶现象，取一定时混配好的无溶剂胶水将印刷膜与另一片光膜或镀铝膜压实贴合，放在烘箱中熟化后观察油墨边缘是否出现了不清晰现象。

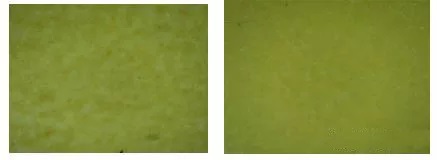

用某无溶剂胶，涂胶量1.5g，打样固化后，透明黄墨似溶解现象，和干法复合（PA上胶与印刷膜复合）的效果对比如下图。

染料油墨与无溶剂胶水存在互溶的风险，有时打样时没问题，小试时又出现了油墨与胶黏剂的互溶现象。

最稳妥的方法是不使用染料油墨进行无溶剂复合：

1，将染料油墨换为颜料型油墨（透明度会损失一些），可无溶剂复合；

2，在透明染料油墨下叠印一层树脂油墨，但成本会增加。
