到目前为止，国内外最普遍采用的塑料薄膜的有效表面处理方法就是电晕处理方法。下文，介绍的就是应该如何进行电晕处理及其效果和检测方法。

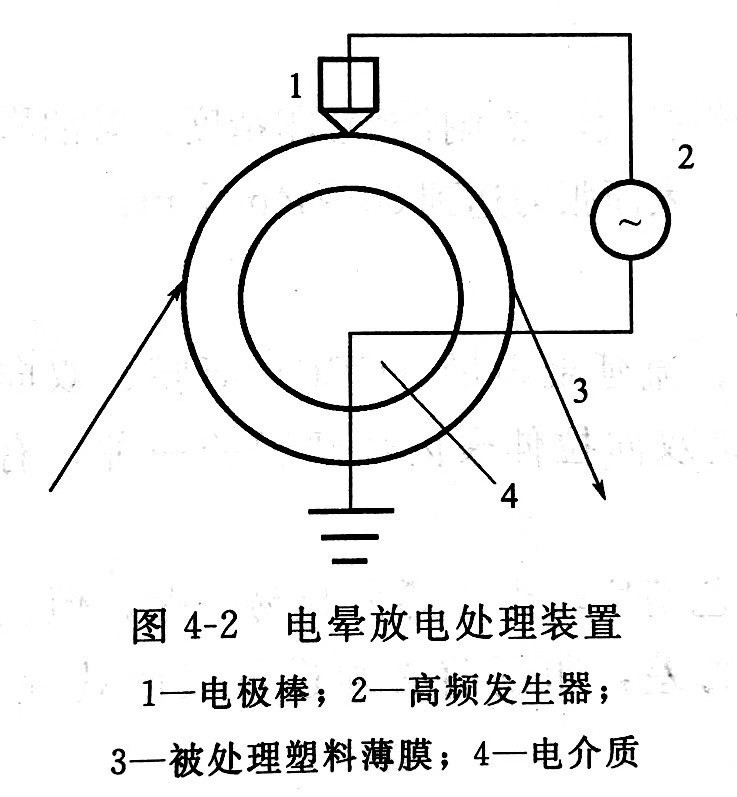

电晕放电处理装置(图4-2)是把电介质材料包覆在接触被处理薄膜的辊筒上，使用棒状电极进行放电处理的一种方法。辊筒上包覆电介质,避免了电晕放电变成电弧放电。

电介质材料必须使用具有耐高电压和在臭氧下不至于很快老化的材料，而且具有介电常数大而介电损耗小等性质，目的是避免由于电晕放电的集中所造成的处理不均匀问题。被处理表面与电极之间的间隙也是装置中的重要条件。

另外，为了使处理能有效地进行,电极间隙和频率有着密切关系,存在一个最佳条件。再者，电极间隙与电源的阻抗匹配也是装置中的一个重要因素。

由于电晕处理一般在空气中进行,所以在高压、高频电火花的冲击条件下，一方面，空气发生了电离,产生了各种极性基团；另一方面,聚烯烃分子结构中的双键，特别是其支链上的双键更易打开。这样,就在处理的瞬间各种极性基团与高聚物表面发生了接枝反应，从而使聚烯烃表面由非极性变为极性表面。

可以这么说，经电晕放电处理后的聚烯烃表面约零点几纳米的厚度已变成了与原聚烯烃结构完全不同的极性物质，表面张力由此大大提高，经测定可达38~44m/Nm。同时，高压、高频电火花将薄膜材料表面冲击打毛(用高放大倍数的电子显微镜观察，可在处理表面看到小沟槽状的凹凸不平)，从而提高了油墨的浸润性和接触面积，在化学和物理两方面的作用下提高了油墨在其表面的附着牢度。

聚烯烃电晕放电处理的表面用ESCA光谱测定,可检测出相当于醚、醇、过氧化物、酮、醛、酸、酯等官能团中碳的光谱,在光谱图中可以找到与各种官能团相对应的谱线。这些含有氧的官能团随着处理程度的加深而增加。

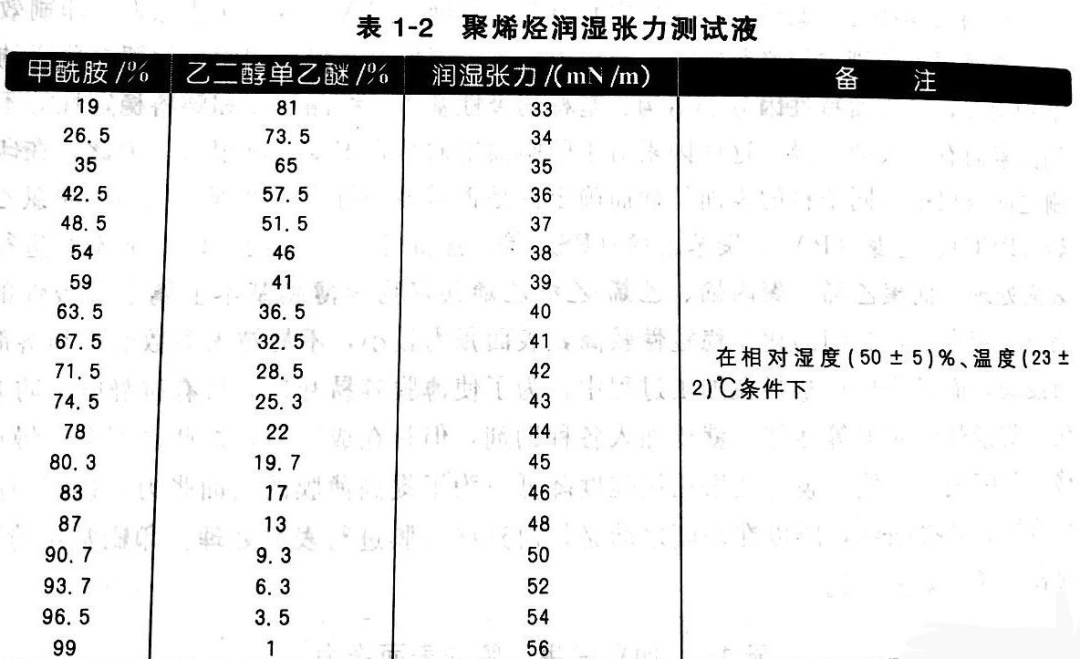

检测电晕处理效果的简易方法通常采用JIS K6763-1971-聚乙烯与聚丙烯膜的浸润张力试验方法。检测时，用清洁棉球棒蘸取以上混合液之一，在试验薄膜上涂布约2cm2，此液膜保持2s以上，再用下一挡表面张力高的混合液试验。当液膜在2s内破裂成小液滴时,则用比上一挡表面张力低的混合液试验，从而选定恰当的混合液表面张力作为薄膜润湿张力的数值。混合液配制比例与润湿张力数据见表1-2。
