所谓“溶墨现象”，是指经过复合加工的软包装印刷品表面局部区域的油墨(通常是白墨)产生了被溶化、移位或消失的现象。本文中，笔者对溶墨现象的多种表现形式，及其产生原因和解决对策进行了分析总结，希望对同行有所帮助。

　　与醇溶胶相关的溶墨现象

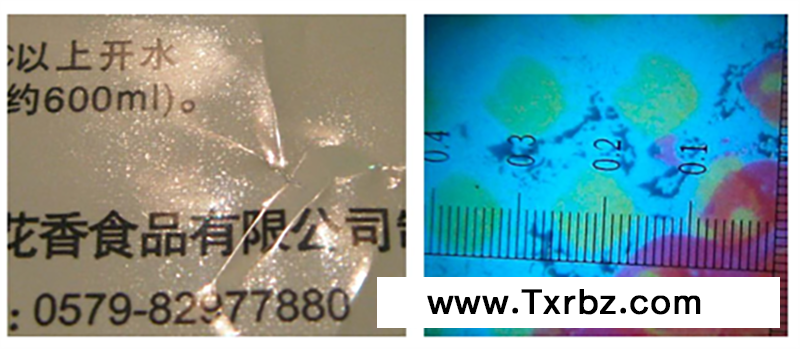

　　图1为采用醇溶胶以溶剂型干式复合工艺加工的醇溶墨印刷品/VMPE结构的复合制品上的溶墨现象。

　　该产品刚下机时并无异常，溶墨现象发生在熟化处理后。

　　从图1(左)来看，发生溶墨现象的范围比较广泛;从图1(右)来看，溶墨现象只发生在白墨层，其他彩色油墨未受影响。



　　从上述现象分析，发生溶墨现象的原因应是干燥不良，这里既有白墨层干燥不良的原因(印刷干燥不良)，也有胶层干燥不良的原因(复合干燥不良)。

　　对策：强化印刷、复合工序的干燥条件(速度、风量、风温等)即可。

　　与酯溶胶相关的溶墨现象

　　1.油墨拖尾现象

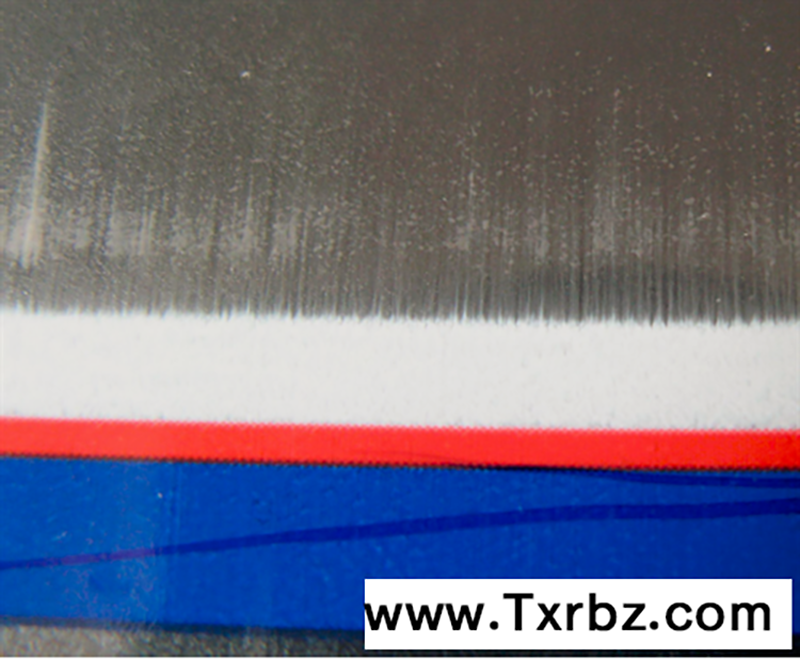

　　图2为采用酯溶胶加工的塑/塑结构复合制品上的溶墨现象。



　　在该产品上，白墨层的后缘有明显的“拖尾”现象。

　　复合过程中使用了平滑辊，可能是由于复合加工速度过慢或白墨在酯类溶剂作用下的“复溶性”太好，使白墨被部分溶解，并由平滑辊带到了印刷品表面原本没有油墨的区域。

　　对策：提高复合加工速度。

　　2.“划痕”现象

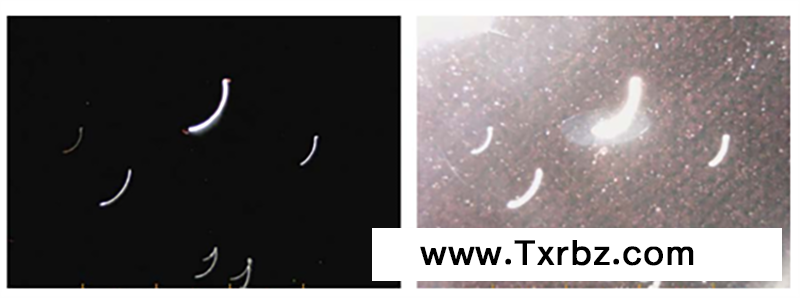

　　图3、图4为另外两种溶墨现象。如图3所示，在一部分复合制品上，特别是含VMPET膜的复合制品上，该溶墨现象表现为沿复合制品纵向的“亮线”，与“亮线”相对应的多层油墨全都消失了。

　　直观地去看这些“亮线”，会认为这是一种“机械划伤”，因此也有人称此现象为“划痕”现象。

　　如果图3所示“亮线”真的是由“机械划伤”所导致，那么“划痕”就应该都沿着基材运行的方向(即复合薄膜的纵向)呈现。

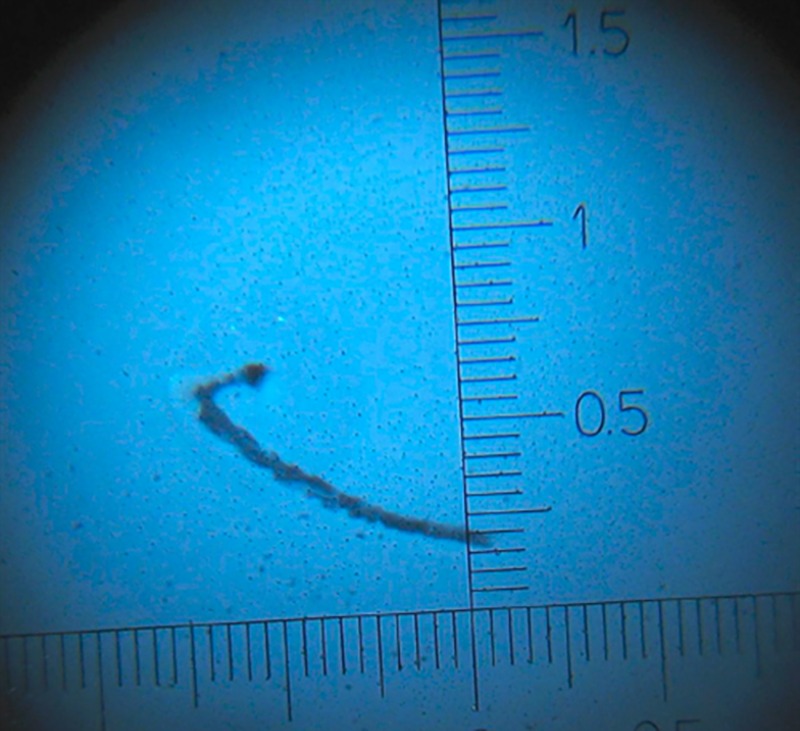

　　但如图3和图4所示，在不同存在“亮线”的复合制品上，“亮线”的延伸方向既有横向的、斜向的，也有无规则形状的。在图4中，不但是与“亮线”相对应的油墨层消失了(如图4(左))，甚至与之相应的镀铝层也消失了(如图4(右))。这些现象显然不能用“机械划伤”的理由进行解释。



　　笔者曾在一家客户的生产现场，从刚下机的复合膜卷上裁下两张复合膜，一张拿在手中，另一张放入50℃的熟化室中。

　　5分钟后，拿在手中的复合膜完好如初，而从熟化室中取出的复合膜呈现出类似于图3的状态。这说明受热是此类“划痕”现象显现的必要条件之一。

　　另据一些客户的信息，某些“划痕”现象仅出现在经过熟化处理后的复合膜卷的靠近卷芯的部位。

　　某客户曾介绍：将75%原桶固含量的溶剂型干式复合胶黏剂改为50%固含量的，再加工同样的复合制品时没有出现上述“划痕”现象。

　　另一客户介绍：改用另外一家油墨制造商的油墨，在胶黏剂保持不变的情况下，“划痕”现象没有再现。

　　综上所述，“划痕”现象出现的必要条件包括温度、压力、油墨的配方、胶黏剂的分子量等因素。

　　不过，很显然的是：油墨配方中的某种成分是该现象显现的基础因素(或称“内因”)，其他因素均属于“外因”。

　　对策：

　　(1)在已经发现存在“划痕”现象，且仍有批量性印刷膜卷尚未被复合加工的情况下，采用“室温熟化”的方式应为最佳解决方案;

　　(2)在已经发现存在“划痕”现象，且没有印刷膜卷尚未被复合加工的情况下，更换胶黏剂和/或更换油墨都是可选方案，但都需要通过试验以确认其效果。

　　与无溶剂胶相关的溶墨现象

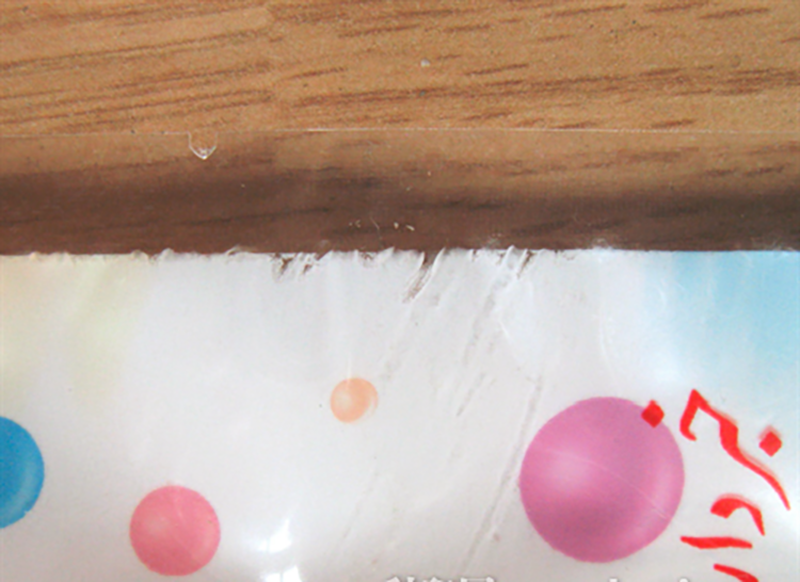

　　图5为采用无溶剂型干式复合工艺加工的塑/塑复合制品上的溶墨现象。



　　此类现象都发生在熟化处理后，且熟化温度大都在40℃左右。

　　原因：

　　(1)白墨层干燥不良;

　　(2)复合膜卷中压力分布异常。

　　在上述原因中，(1)为必要条件，(2)为充分条件。

　　对策：

　　(1)强化印刷干燥条件，使白墨层充分干燥;

　　(2)不要使用有“荡边”现象的基材;尽量减少接头，且接头处务必粘贴平整;适当降低复合膜卷的硬度。
