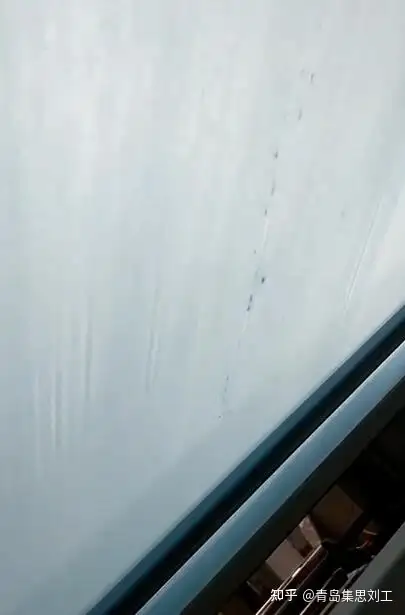

今天分享一个比较典型的流延膜案例案例，可以看下图。

在流延膜生产中出现大量的破洞，这个问题的主要原因是客户在生产中发现薄膜出现了白点，以为是分散不好，然后通过加入聚乙烯蜡增加分散性，这是大部分企业传统的做法，但是这里面有一个关键点，就是当你的母料熔融指数够的情况下出现白点，就不是聚乙烯蜡的多少问题，不是分散性问题。

而是由于粉体的表面改性不到位，也就是说偶联活化不彻底。要么是你的偶联剂质量有问题，要么是你活化时间不充分，要么是你的钙粉含水量过高。另一个就是机器原因，双螺杆等造粒设备随着使用它的磨损塑化能力下降，也会出现这种问题，

总结：所以在流延膜中出现白点，首先要检测填充母料的熔融指数，如果熔融指数是够的，这时候就要检查偶联剂的质量和表面处理工艺和钙粉含水率是否合格，另外要检查设备是否磨损。
